棒磨機規格參數的選型指導

棒磨機在磨礦工藝中應用較少，所以對棒磨機選型方法的研究也非常少。我們在磨機選型工作中碰到一個磷礦項目，用戶出于防止磨礦產品過磨的考慮，選擇了棒磨機。但該項目的特殊之處在于，磨礦要求的產品粒度較細，棒磨機磨礦的破碎比非常大。下面我們采用棒磨機進行不同破碎比的棒磨磨礦試驗，研究了不同破碎比對磨礦單位功耗的影響，根據結果確定了破碎比修正系數；同時又對棒磨機的單位功耗進行計算。兩種方法相結合，得到該項目合理的磨礦單位功耗值，并選出合適的棒磨機規格和電動機安裝功率。

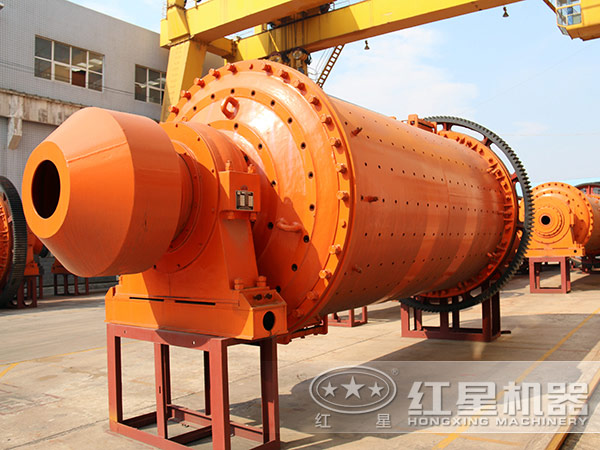

1、棒磨機技術參數

該磷礦項目采用棒磨機磨礦工藝，單臺棒磨機原礦處理量200t/h；棒磨機新給礦來自于高壓輥磨機的開路破碎產品，新給礦粒度7.0mm；棒磨機與旋流器構成閉路流程，磨礦后的產品經過旋流器分級后，旋流器溢流產品粒度0.212mm，旋流器底流物料返回棒磨機再磨。從高壓輥磨機的產品中取樣進行邦德棒磨功指數研究，得到邦德棒磨功指數8.5kW·h/t。

棒磨機技術參數

型號規格	筒體規格(mm)		筒體轉速 （r/min）	給料粒度 （mm）	排料粒度 (mm)	處理量 (t/h)	功率 （kw)	總重 （t）
	直徑	長度
MBS0918	900	1800	36-38	≤25	0.833-0.147	0.62-3.2	18.5	5.9
MBS0924	900	2400	36	≤25	0.833-0.147	0.81-4.3	22	6.7
MBS1224	1200	2400	36	≤25	0.833-0.147	1.1-4.9	30	13.9
MBS1530	1500	3000	29.7	≤25	0.833-0.147	2.4-7.5	75	19.8
MBS1830	1830	3000	25.4	≤25	0.833-0.147	4.8-11.6	130	34.9
MBS2130	2100	3000	23.7	≤25	0.833-0.147	14-35	155	46.5
MBS2136	2100	3600	23.7	≤25	0.833-0.147	19-43	180	48.7
MBS2430	2400	3000	21	≤50	0.833-0.147	25-65	245	59.7
MBS2736	2700	3600	20.7	≤50	0.833-0.147	32-86	380	92.5
MBS2740	2700	4000	20.7	≤50	0.833-0.147	32-92	400	95
MBS3245	3200	4500	18	≤50	0.833-0.147	64-180	630	149

2、問題探討

通過研究，測定了不同破碎比物料的磨礦時間，對破碎比修正系數進行了修正。結果表明，對于本項目礦樣，當破碎比過大時，對單位功耗的影響很小，因此在計算單位功耗時，可以忽略過大破碎比的影響。這其中也有一些問題需要指出：

（1）試驗研究采用的是干式磨礦，而工業磨機采用濕式磨礦，二者的磨礦方式不同。雖然本試驗僅僅是研究不同破碎比對磨礦單位功耗的影響，但干、濕式磨礦方式可能也會影響不同破碎比下單位功耗的值。

（2）試驗研究是間斷性的閉路磨礦，而工業磨機磨礦則是連續性的閉路磨礦，兩者的磨礦流程有一定的區別。

上述兩個問題，可能會造成試驗結果對破碎比系數的修正存在一定的誤差。本方法是通過試驗對磨礦理論進行初步的研究和探討，下一步擬計劃建立更大規格的試驗機，用于棒磨機半工業試驗的研究。

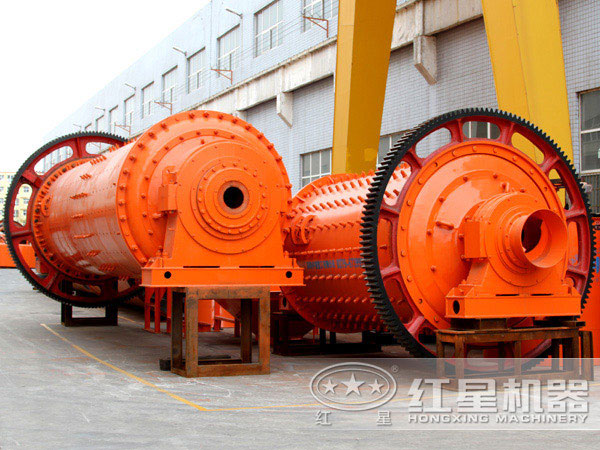

3、棒磨機規格和電動機功率的確定

棒磨機在鋼棒充填率為30%、臨界轉速率為63%時，新襯板狀態下的支取功率為1240kW，滿足磨礦的需求功率。而且，63%的臨界轉速率和30%的鋼棒充填率是可以實現的常規磨礦條件；因此，確定本項目的棒磨機規格為Ф4.3m×6.4m。

磨礦的需求功率乘以服務系數，即可得到電動機的安裝功率。本項目選取服務系數1.2，則磨機的安裝功率為1488kW，后選取該棒磨機的電動機安裝功率為1500kW。

4、棒磨機鋼棒級配及添加量的確定

對于Ф4.3m×6.4m規格的棒磨機，新襯板的平均厚度約為90mm，該棒磨機的有效長度為6.2m，取鋼棒的長度為6.05m。鋼棒直徑39.2m。根據計算結果，結合棒磨機在礦山的現場使用情況，對鋼棒直徑進行修正，選取大鋼棒直徑為80mm，對應鋼棒充填率30%，即可計算出新襯板時鋼棒總質量為150t。

根據該礦石的棒磨功指數，以及該項目的入磨粒度，結合現場經驗，估計該棒磨機的鋼棒消耗量為0.20kg/t（原礦），建議每兩周停機添加一次鋼棒。根據每兩周實際處理原礦的總量，結合鋼棒消耗值計算出應添加鋼棒的質量，然后按照鋼棒的質量百分比添加。但在添加新的鋼棒之前，需要先揀出斷棒。鋼棒消耗值及添加鋼棒的配比為參考值，具體可根據現場實際運行情況以及斷棒量進行調整。

本文主要對棒磨機磨礦的單位功耗進行計算，結合兩種方法的計算結果，確定磨礦的單位功耗值，并選擇合理的棒磨機規格及電動機安裝功率。并根據本項目的磨礦工藝參數，結合所選規格棒磨機，提供了初次添加鋼棒的級配；同時結合生產現場經驗，提供鋼棒的消耗值，為選礦廠添加鋼棒提供指導。
